نقشه لوله کشی ساختمان ویلایی
مقدمهای تخصصی درباره نقشه لوله کشی ساختمان ویلایی
نقشه لوله کشی ساختمان ویلایی یکی از مهمترین اسناد فنی در فرآیند طراحی و اجرای تأسیسات مکانیکی محسوب میشود که مستقیماً بر کیفیت زندگی ساکنین، طول عمر ساختمان، میزان مصرف انرژی و هزینههای نگهداری آینده تأثیر میگذارد. برخلاف ساختمانهای آپارتمانی که دارای رایزرهای مشترک و سیستمهای متمرکز هستند، در ساختمانهای ویلایی طراحی لولهکشی بهصورت مستقل انجام میشود و همین موضوع باعث میشود حساسیت طراحی و دقت محاسبات افزایش یابد. در یک ویلای استاندارد، سیستم لولهکشی شامل آب سرد، آب گرم، فاضلاب، لولهکشی گاز، سیستم گرمایش (مانند گرمایش از کف یا رادیاتور) و در برخی موارد سیستم آبیاری فضای سبز است.
طراحی اصولی نقشه لوله کشی ساختمان ویلایی باید بر اساس مقررات ملی ساختمان، شرایط اقلیمی منطقه، متراژ ویلا، تعداد سرویسهای بهداشتی، نوع سیستم گرمایشی و سبک معماری انجام شود. هرگونه اشتباه در این مرحله میتواند منجر به نشتی، افت فشار، برگشت فاضلاب، اتلاف انرژی یا حتی تخریب سازه در آینده شود. در این مقاله بهصورت کاملاً تخصصی و مهندسی، تمامی ابعاد طراحی نقشه لوله کشی ساختمان ویلایی را بررسی میکنیم.
اصول کلی طراحی نقشه لوله کشی ساختمان ویلایی
هماهنگی با پلان معماری
اولین گام در طراحی نقشه لوله کشی ساختمان ویلایی، بررسی دقیق پلان معماری است. جانمایی سرویسهای بهداشتی، آشپزخانه، موتورخانه و حتی استخر یا جکوزی باید بهگونهای باشد که مسیر لولهها کوتاه، مستقیم و کمهزینه باشد. هرچه فاصله تجهیزات بهداشتی از یکدیگر کمتر باشد، هزینه اجرا و افت فشار کاهش مییابد.
در طراحی حرفهای، محل داکتهای تأسیساتی، کفسازی، شیببندی و تراز کف تمامشده باید با تیم معماری هماهنگ شود تا از تداخل با تیر و ستون جلوگیری گردد.
تفکیک سیستمهای لولهکشی
در یک ساختمان ویلایی استاندارد، سیستمهای زیر بهصورت مجزا در نقشه مشخص میشوند:
-
لولهکشی آب سرد مصرفی
-
لولهکشی آب گرم مصرفی
-
لولهکشی فاضلاب و ونت
-
لولهکشی گاز
-
سیستم گرمایش
-
لولهکشی آب باران
-
سیستم آبیاری محوطه
هرکدام از این بخشها باید با رنگ و نماد مشخص در نقشه اجرایی نمایش داده شوند.
طراحی نقشه لوله کشی آب سرد در ویلا
ورودی آب و تجهیزات اولیه
در ساختمان ویلایی، آب شهری پس از عبور از کنتور وارد ساختمان میشود. در نقشه باید محل دقیق شیر فلکه اصلی، فیلتر ورودی، فشارشکن (در صورت نیاز) و مخزن ذخیره مشخص شود. در ویلاهایی که در مناطق کمفشار قرار دارند، معمولاً مخزن ذخیره و پمپ تقویت فشار طراحی میشود.
توزیع آب سرد در طبقه همکف و طبقات بالا
در ویلاهای دوبلکس یا تریپلکس، طراحی رایزر آب سرد اهمیت دارد. رایزر باید کوتاهترین مسیر را طی کند و افت فشار در بالاترین مصرفکننده کنترل شود. قطر لولهها بر اساس تعداد مصرفکنندگان و محاسبات هیدرولیکی تعیین میشود.
در ویلاهای یکطبقه، معمولاً توزیع بهصورت شاخهای یا کلکتوری انجام میشود. سیستم کلکتوری به دلیل کنترل بهتر فشار و تعمیرات آسانتر، گزینه حرفهایتری محسوب میشود.
طراحی نقشه لوله کشی آب گرم در ساختمان ویلایی
انتخاب سیستم تولید آب گرم
در ساختمان ویلایی، آب گرم میتواند توسط یکی از سیستمهای زیر تأمین شود:
-
پکیج دیواری
-
موتورخانه مستقل
-
آبگرمکن مخزنی
-
سیستم خورشیدی ترکیبی
نوع سیستم گرمایش تأثیر مستقیمی بر نقشه لوله کشی ساختمان ویلایی دارد. در صورت استفاده از پکیج، مسیر لولهکشی کوتاهتر خواهد بود، اما در موتورخانه مرکزی نیاز به طراحی خط رفت و برگشت وجود دارد.
طراحی خط برگشت آب گرم
در ویلاهای بزرگ که فاصله سرویسها از منبع تولید آب گرم زیاد است، طراحی خط برگشت آب گرم ضروری است. این خط باعث میشود آب گرم سریعتر به مصرفکننده برسد و از هدررفت آب جلوگیری شود.
طراحی نقشه فاضلاب در ساختمان ویلایی
شیببندی استاندارد
شیب لولههای فاضلاب یکی از حساسترین بخشهای طراحی است. شیب کم باعث گرفتگی و شیب زیاد باعث جدا شدن آب از جامدات میشود. شیب استاندارد معمولاً بین 1 تا 2 درصد در نظر گرفته میشود.
جانمایی منهول و چاه جذبی
در ویلاهایی که به شبکه فاضلاب شهری متصل نیستند، طراحی چاه جذبی یا سپتیک تانک اهمیت بالایی دارد. محل این چاه باید با فاصله استاندارد از ساختمان و منابع آب آشامیدنی تعیین شود.
سیستم ونت (هواکش فاضلاب)
در نقشه لوله کشی ساختمان ویلایی باید سیستم ونت برای جلوگیری از ایجاد خلأ و بوی نامطبوع طراحی شود. لوله ونت تا پشتبام امتداد پیدا میکند و فشار هوا را متعادل میسازد.
نقشه لوله کشی گاز در ویلا
لولهکشی گاز در ساختمان ویلایی باید مطابق با استانداردهای ایمنی انجام شود. در نقشه اجرایی باید موارد زیر مشخص شود:
-
مسیر لوله اصلی
-
محل نصب شیرهای قطعکن
-
فاصله از کابل برق
-
محل عبور از دیوارها
-
تست فشار پیش از بهرهبرداری
رعایت این موارد از خطرات احتمالی مانند نشت گاز و انفجار جلوگیری میکند.
طراحی سیستم گرمایش در ساختمان ویلایی
گرمایش از کف
در بسیاری از ویلاهای مدرن از سیستم گرمایش از کف استفاده میشود. در این حالت، نقشه لولهکشی شامل مدارهای جداگانه، کلکتور و جانمایی پمپ سیرکولاتور است. محاسبه دقیق طول هر مدار اهمیت زیادی دارد.
سیستم رادیاتوری
در سیستم رادیاتوری، لولهکشی بهصورت رفت و برگشت طراحی میشود. انتخاب قطر مناسب لوله و تعادل طول شاخهها در عملکرد صحیح سیستم نقش کلیدی دارد.
نقشه لوله کشی آب باران
در ویلاهایی با سقف شیبدار، طراحی سیستم هدایت آب باران ضروری است. لولههای ناودانی باید بهگونهای طراحی شوند که از نفوذ رطوبت به پی ساختمان جلوگیری کنند. در برخی پروژهها، آب باران برای آبیاری فضای سبز ذخیره میشود که نیازمند طراحی مخزن جداگانه است.
سیستم آبیاری محوطه در نقشه ویلایی
در ساختمانهای ویلایی با فضای سبز، سیستم آبیاری قطرهای یا بارانی باید در نقشه لوله کشی ساختمان ویلایی دیده شود. این سیستم معمولاً بهصورت جداگانه از شبکه آب مصرفی طراحی میشود و دارای شیر برقی و تایمر هوشمند است.
محاسبات فنی در طراحی نقشه لوله کشی ویلا
تعیین قطر لولهها
قطر لولهها بر اساس دبی مصرفی، طول مسیر و افت فشار محاسبه میشود. استفاده از قطر نامناسب باعث کاهش فشار یا افزایش هزینه غیرضروری میشود.
کنترل افت فشار
افت فشار باید در دورترین مصرفکننده بررسی شود. اگر فشار کمتر از حد استاندارد باشد، نیاز به نصب پمپ تقویت فشار خواهد بود.
متریال مناسب برای لولهکشی ویلایی
در ویلاهای مدرن معمولاً از لولههای پنجلایه یا پلیپروپیلن استفاده میشود. برای فاضلاب از لولههای PVC یا پلیاتیلن فاضلابی استفاده میگردد. انتخاب متریال باکیفیت، دوام سیستم را تضمین میکند.
اشتباهات رایج در نقشه لوله کشی ساختمان ویلایی
یکی از اشتباهات متداول، عدم پیشبینی مسیر مناسب برای تعمیرات آینده است. همچنین گاهی فاصله نامناسب بین لولههای آب و برق یا عدم رعایت شیب فاضلاب باعث مشکلات جدی میشود. طراحی غیرمهندسی میتواند هزینههای سنگین اصلاحی در پی داشته باشد.
نقش نرمافزارهای طراحی در تهیه نقشه لوله کشی ویلا
امروزه مهندسین تأسیسات از نرمافزارهایی مانند AutoCAD MEP و Revit برای طراحی دقیق نقشه لوله کشی ساختمان ویلایی استفاده میکنند. این نرمافزارها امکان مدلسازی سهبعدی، بررسی تداخل با سازه و محاسبه دقیق متریال را فراهم میکنند.

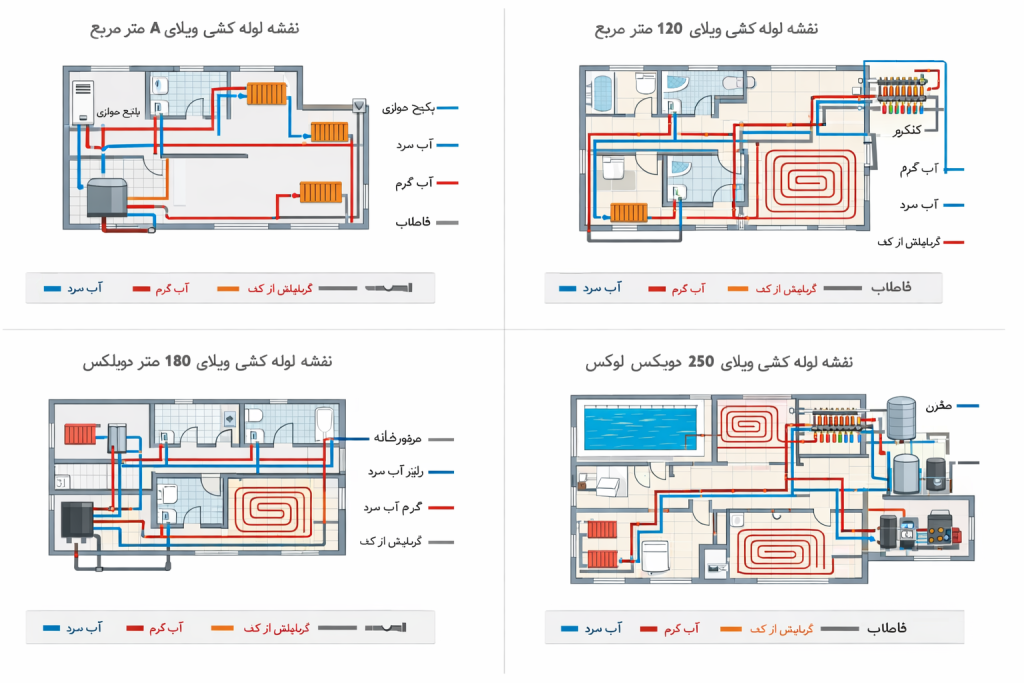

نمونه شماتیک نقشه لوله کشی ساختمان ویلایی
نقشه لوله کشی ساختمان ویلایی
نمونه اول: نقشه لولهکشی ویلای ۸۰ متری (یکطبقه – اقتصادی)
مشخصات پروژه
-
زیربنا: ۸۰ متر مربع
-
تعداد سرویس: ۱ حمام + ۱ سرویس فرنگی
-
آشپزخانه: اپن
-
سیستم گرمایش: پکیج دیواری + رادیاتور
-
فاضلاب: اتصال به شبکه شهری
طراحی لولهکشی آب سرد
در این متراژ کوچک، سیستم توزیع بهصورت شاخهای طراحی میشود.
مسیر اجرایی:
شبکه شهری → کنتور → شیر فلکه اصلی → انشعاب ۳۲ میلیمتر → تقسیم به:
-
شاخه آشپزخانه (۲۰ میلیمتر)
-
شاخه سرویس (۲۰ میلیمتر)
-
شاخه حمام (۲۰ میلیمتر)
به دلیل کوتاه بودن مسیرها، افت فشار ناچیز است و نیاز به پمپ تقویت فشار وجود ندارد.
طراحی آب گرم
پکیج دیواری در آشپزخانه نصب میشود و لوله کشی رفت و برگشت بهصورت مستقیم انجام میشود. به دلیل فاصله کم، نیازی به خط برگشت آب گرم نیست.
مطالب مرتبط: نقشه لوله کشی آب سرد و گرم ساختمان
طراحی فاضلاب
-
لوله اصلی خروجی: قطر ۱۱۰ میلیمتر
-
انشعابات روشویی و دوش: ۵۰ میلیمتر
-
شیب استاندارد: ۱.۵ درصد
سیستم ونت از سرویس تا پشتبام ادامه مییابد.
نمونه دوم: نقشه لولهکشی ویلای ۱۲۰ متری (یکطبقه – استاندارد)
مشخصات پروژه
-
زیربنا: ۱۲۰ متر
-
۲ سرویس بهداشتی
-
آشپزخانه مجزا
-
سیستم گرمایش: گرمایش از کف
-
دارای حیاط کوچک
طراحی آب سرد
در این متراژ استفاده از سیستم کلکتوری پیشنهاد میشود.
ورودی ۴۰ میلیمتر → کلکتور ۶ خروجی → مسیرهای مستقل برای:
-
دوش حمام
-
روشوییها
-
توالت
-
سینک
-
ماشین لباسشویی
-
آبیاری حیاط
این طراحی باعث تعادل فشار میشود.
طراحی گرمایش از کف
فاصله لولهها: ۱۵ سانتیمتر
متراژ لوله موردنیاز: حدود ۷۲۰ متر
تقسیمبندی مدارها:
-
سالن: ۳ مدار ۹۰ متری
-
اتاقها: ۲ مدار ۸۰ متری
-
سرویسها: ۱ مدار ۷۰ متری
کلکتور ۶ خروجی نصب میشود.
فاضلاب
لوله اصلی ۱۲۵ میلیمتر
منهول بازدید در حیاط پیشبینی شده است.
نمونه سوم: نقشه لولهکشی ویلای ۱۸۰ متری (دوبلکس)
مشخصات پروژه
-
۱۸۰ متر (۹۰ متر همکف + ۹۰ متر طبقه بالا)
-
۳ سرویس
-
موتورخانه کوچک
-
گرمایش از کف در همکف + رادیاتور در طبقه بالا
طراحی رایزر آب سرد
در این پروژه رایزر ۵۰ میلیمتر از موتورخانه به طبقه بالا اجرا میشود.
طبقه همکف: توزیع کلکتوری
طبقه بالا: شاخهای با قطر ۲۵ میلیمتر
به دلیل ارتفاع، پمپ تقویت فشار ۱ اسب نصب میشود.
آب گرم
سیستم موتورخانه با منبع کویلدار ۲۰۰ لیتری
خط رفت و برگشت مجزا طراحی شده است.
خط برگشت برای جلوگیری از تأخیر آب گرم اجرا میشود.
گرمایش
همکف: ۹۰۰ متر لوله گرمایش از کف (۸ مدار)
طبقه بالا: ۶ رادیاتور
فاضلاب
رایزر ۱۱۰ میلیمتر مشترک برای دو طبقه
سیستم ونت مستقل برای هر سرویس
مطالب مرتبط: آموزش لوله کشی ساختمان درجه 1 و درجه 2
نمونه چهارم: نقشه ویلای ۲۵۰ متری (دوبلکس لوکس)
مشخصات
-
۲۵۰ متر
-
۴ سرویس
-
آشپزخانه اصلی + مطبخ
-
استخر کوچک
-
موتورخانه مرکزی
سیستم آب سرد
مخزن ۲۰۰۰ لیتری + پمپ دو پروانه
رایزر ۶۳ میلیمتر
کلکتور مرکزی ۱۲ خروجی
انشعاب جداگانه برای استخر و سیستم آبیاری طراحی شده است.
آب گرم
منبع ۳۰۰ لیتری
خط سیرکولاسیون کامل
عایقکاری ۱۹ میلیمتری
گرمایش
کل ساختمان گرمایش از کف
فاصله لولهها ۱۰ تا ۱۵ سانتیمتر
متراژ کل لوله: حدود ۱۸۰۰ متر
مدارها: ۱۴ مدار مستقل
فاضلاب
سیستم سپتیک تانک ۵۰۰۰ لیتری
لوله اصلی ۱۶۰ میلیمتر
نمونه پنجم: ویلای ۳۵۰ متری (تریپلکس با محوطه بزرگ)
مشخصات
-
۳۵۰ متر بنا
-
۵ سرویس
-
جکوزی و سونا
-
استخر
-
سیستم هوشمند
آب سرد
مخزن ۵۰۰۰ لیتری
پمپ دور متغیر
رایزر ۷۵ میلیمتر
سیستم حلقوی برای تعادل فشار اجرا میشود.
آب گرم
دو منبع کویلدار
سیستم برگشت اتوماتیک
کنترل دمای دیجیتال
گرمایش
گرمایش از کف کل ساختمان
متراژ لوله: حدود ۲۸۰۰ متر
۲۰ مدار مستقل
سیستم محوطه
آبیاری قطرهای هوشمند
لوله پلیاتیلن مجزا از شبکه مصرفی
جدول مقایسه متراژها
| متراژ ویلا | سیستم گرمایش | تعداد مدار گرمایش | رایزر اصلی آب | نیاز به پمپ |
|---|---|---|---|---|
| ۸۰ متر | رادیاتور | ندارد | ۳۲ mm | خیر |
| ۱۲۰ متر | گرمایش از کف | ۶ مدار | ۴۰ mm | معمولاً خیر |
| ۱۸۰ متر | ترکیبی | ۸ مدار | ۵۰ mm | بله |
| ۲۵۰ متر | گرمایش از کف | ۱۴ مدار | ۶۳ mm | بله |
| ۳۵۰ متر | پیشرفته | ۲۰ مدار | ۷۵ mm | بله (دور متغیر) |
نکات مهم در طراحی نقشه ویلایی
در ویلاهای کوچک تمرکز بر سادگی و کاهش هزینه است، اما در ویلاهای بزرگ تعادل فشار، سیرکولاسیون آب گرم و تقسیم مدارها اهمیت بالاتری دارد. هرچه متراژ افزایش یابد، نیاز به طراحی مهندسی دقیقتر، کنترل افت فشار و انتخاب تجهیزات قویتر بیشتر میشود.
جمعبندی نهایی
نقشه لوله کشی ساختمان ویلایی یک سند فنی حیاتی است که کیفیت عملکرد کل سیستم تأسیسات ساختمان را تعیین میکند. طراحی اصولی آن نیازمند دانش تخصصی در حوزه هیدرولیک، مقررات ملی ساختمان، انتخاب متریال مناسب و هماهنگی کامل با تیم معماری و سازه است. رعایت استانداردها، انجام محاسبات دقیق و اجرای صحیح باعث میشود سیستم لولهکشی سالها بدون مشکل کار کند و آسایش کامل ساکنین را فراهم سازد.
اگر این فرآیند بهصورت مهندسی و حرفهای انجام شود، نهتنها از بروز مشکلات آتی جلوگیری میشود، بلکه هزینههای نگهداری و مصرف انرژی نیز بهطور قابلتوجهی کاهش مییابد.
