مقدمه‌ای جامع بر نقشه لوله‌کشی آب سرد و گرم ساختمان

نقشه لوله‌کشی آب سرد و گرم ساختمان یکی از حیاتی‌ترین اسناد فنی در هر پروژه ساختمانی است که مستقیماً با سلامت، ایمنی، بهره‌وری انرژی و آسایش ساکنین در ارتباط است. طراحی اصولی این نقشه نه‌تنها از بروز نشتی، افت فشار، هدررفت انرژی و هزینه‌های تعمیرات جلوگیری می‌کند، بلکه در بهینه‌سازی مصرف آب و انرژی نیز نقش کلیدی دارد. در پروژه‌های مدرن ساختمانی، نقشه لوله‌کشی صرفاً یک طرح ساده مسیر لوله‌ها نیست، بلکه مجموعه‌ای از محاسبات دقیق هیدرولیکی، انتخاب متریال مناسب، جانمایی اصولی رایزرها، کلکتورها، شیرآلات کنترلی و رعایت الزامات مقررات ملی ساختمان است.

در این مقاله، تمامی ابعاد فنی، اجرایی و استانداردهای مرتبط با نقشه لوله‌کشی آب سرد و گرم ساختمان را به‌صورت تخصصی و مهندسی بررسی می‌کنیم تا تصویری کامل و حرفه‌ای از این حوزه ارائه شود.

اهمیت طراحی اصولی نقشه لوله‌کشی آب سرد و گرم

طراحی نقشه لوله‌کشی آب سرد و گرم، پایه و اساس اجرای صحیح سیستم تأمین آب ساختمان است. هرگونه خطا در این مرحله می‌تواند منجر به مشکلاتی مانند افت فشار در طبقات بالا، نوسان دمای آب گرم، رسوب‌گذاری بیش از حد، صدا در لوله‌ها و حتی ترکیدگی شود.

از منظر فنی، طراحی صحیح نقشه باعث می‌شود:

• فشار آب در تمام نقاط مصرف یکنواخت باشد.

• دمای آب گرم بدون نوسان و در کمترین زمان به مصرف‌کننده برسد.

• کمترین طول مسیر لوله‌کشی برای کاهش پرت حرارتی انتخاب شود.

• تداخل با سایر تأسیسات مکانیکی و برقی به حداقل برسد.

• تعمیر و نگهداری در آینده آسان‌تر انجام شود.

در ساختمان‌های چندطبقه، اهمیت نقشه لوله‌کشی دوچندان می‌شود؛ زیرا توزیع فشار، طراحی رایزرها و انتخاب قطر مناسب لوله‌ها کاملاً وابسته به محاسبات دقیق است.

اجزای اصلی نقشه لوله‌کشی آب سرد ساختمان

مسیر اصلی تأمین آب (ورودی از شبکه شهری)

اولین بخش در نقشه لوله‌کشی آب سرد، مسیر ورود آب از شبکه شهری به داخل ساختمان است. این بخش شامل کنتور آب، شیر فلکه اصلی، فیلتر اولیه و در برخی موارد فشارشکن می‌شود. در ساختمان‌های مرتفع، معمولاً مخزن ذخیره آب و پمپ تقویت فشار نیز در این مسیر دیده می‌شود.

در نقشه‌های حرفه‌ای، محل دقیق تجهیزات با در نظر گرفتن دسترسی آسان برای تعمیرات مشخص می‌شود.

مخزن ذخیره و سیستم پمپاژ

در ساختمان‌هایی با بیش از دو یا سه طبقه، استفاده از مخزن ذخیره آب و پمپ تقویت فشار ضروری است. در نقشه لوله‌کشی باید موارد زیر دقیقاً مشخص شوند:

• ظرفیت مخزن بر اساس تعداد واحدها

• محل نصب پمپ و تابلو برق

• مسیر لوله مکش و دهش

• شیر یک‌طرفه و لرزه‌گیر

• بای‌پس اضطراری

محاسبه هد پمپ باید بر اساس ارتفاع ساختمان، افت اصطکاک در لوله‌ها و فشار مورد نیاز در دورترین مصرف‌کننده انجام شود.

رایزرهای عمودی آب سرد

رایزرها ستون‌های عمودی انتقال آب بین طبقات هستند. در نقشه لوله‌کشی آب سرد، جانمایی رایزر باید به‌گونه‌ای باشد که کوتاه‌ترین مسیر را تا واحدها ایجاد کند و در عین حال با رایزر فاضلاب و داکت تأسیساتی هماهنگ باشد.

قطر رایزر بر اساس مجموع دبی مصرفی طبقات محاسبه می‌شود و معمولاً با افزایش ارتفاع، قطر کاهش می‌یابد.

انشعابات افقی به واحدها

پس از رایزر، آب از طریق لوله‌های افقی وارد هر واحد می‌شود. در طراحی مدرن، استفاده از سیستم کلکتوری توصیه می‌شود؛ زیرا:

• فشار یکنواخت‌تری ایجاد می‌کند.

• تعمیرات بدون قطع آب کل واحد انجام می‌شود.

• نشتی‌ها سریع‌تر شناسایی می‌شوند.

اجزای اصلی نقشه لوله‌کشی آب گرم ساختمان

منبع تولید آب گرم

آب گرم مصرفی می‌تواند از طریق پکیج دیواری، موتورخانه مرکزی، آبگرمکن مخزنی یا سیستم‌های خورشیدی تأمین شود. در نقشه لوله‌کشی آب گرم، نوع سیستم گرمایش تأثیر مستقیم بر طراحی مسیر دارد.

در سیستم موتورخانه مرکزی، باید موارد زیر در نقشه مشخص شود:

• دیگ آب گرم

• منبع کویل‌دار یا دوجداره

• پمپ سیرکولاتور

• مسیر برگشت آب گرم

• شیرآلات کنترلی و هواگیر

سیستم برگشت آب گرم (سیرکولاسیون)

یکی از مهم‌ترین بخش‌های نقشه لوله‌کشی آب گرم، طراحی خط برگشت است. در ساختمان‌های بزرگ، اگر خط برگشت طراحی نشود، آب گرم با تأخیر زیاد به مصرف‌کننده می‌رسد و مقدار زیادی آب هدر می‌رود.

طراحی صحیح خط برگشت شامل:

• انتخاب پمپ سیرکولاتور مناسب

• عایق‌کاری کامل لوله‌ها

• نصب شیر یک‌طرفه

• پیش‌بینی بالانس هیدرولیکی

محاسبه قطر لوله‌ها در نقشه لوله‌کشی آب سرد و گرم

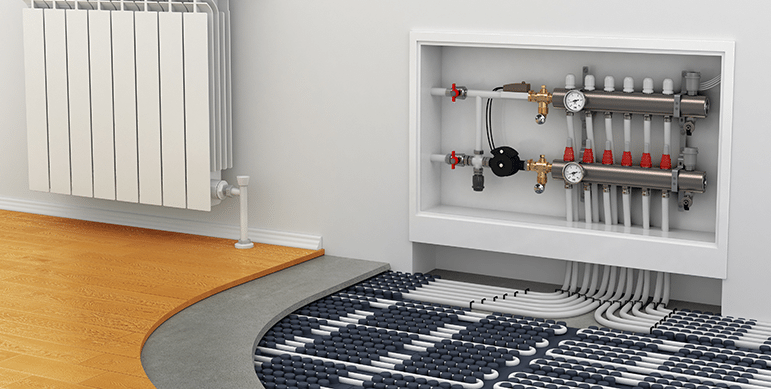

نقشه لوله کشی آب سرد و گرم ساختمان

یکی از تخصصی‌ترین مراحل طراحی، محاسبه قطر لوله‌ها بر اساس دبی مصرفی است. برای این کار از روش واحد مصرف (Fixture Unit) استفاده می‌شود. هر وسیله بهداشتی دارای یک ضریب مصرف است و مجموع این ضرایب، دبی کل سیستم را مشخص می‌کند.

عوامل مؤثر در تعیین قطر لوله:

• تعداد واحدهای ساختمانی

• تعداد سرویس‌های بهداشتی

• نوع کاربری ساختمان (مسکونی، تجاری، اداری)

• طول مسیر لوله‌کشی

• افت فشار مجاز

در طراحی حرفه‌ای، سرعت جریان آب نباید از حد استاندارد فراتر رود؛ زیرا موجب صدا، خوردگی و ضربه قوچ می‌شود.

استانداردها و مقررات ملی مرتبط با لوله‌کشی آب ساختمان

در ایران، طراحی نقشه لوله‌کشی آب سرد و گرم باید مطابق با مبحث ۱۶ مقررات ملی ساختمان انجام شود. این مقررات شامل:

• حداقل فشار مورد نیاز در مصرف‌کننده

• حداکثر سرعت مجاز آب در لوله

• الزامات عایق‌کاری لوله آب گرم

• فاصله مجاز لوله آب از کابل برق

• استانداردهای بهداشتی متریال

رعایت این ضوابط نه‌تنها برای اخذ پایان‌کار ضروری است، بلکه تضمین‌کننده ایمنی و سلامت ساکنین نیز می‌باشد.

انواع سیستم‌های لوله‌کشی آب سرد و گرم

سیستم شاخه‌ای (سنتی)

در این روش، لوله اصلی به شاخه‌های فرعی تقسیم می‌شود. این سیستم هزینه اجرای پایین‌تری دارد اما در صورت نشتی، معمولاً آب کل واحد قطع می‌شود.

سیستم کلکتوری (مانیفولد)

در سیستم کلکتوری، هر مصرف‌کننده دارای لوله مستقل از کلکتور است. مزایای این سیستم:

• کنترل مستقل هر مسیر

• کاهش افت فشار

• کاهش اتصالات در کف

سیستم حلقوی

در پروژه‌های بزرگ، برای توزیع یکنواخت فشار از سیستم حلقوی استفاده می‌شود که باعث بالانس بهتر شبکه می‌گردد.

مطالب مرتبط:آموزش نصب و تعمیرات پکیج

متریال مورد استفاده در نقشه لوله‌کشی آب سرد و گرم

انتخاب متریال تأثیر مستقیمی بر طول عمر سیستم دارد. رایج‌ترین لوله‌ها شامل:

• لوله پلی‌پروپیلن (PP-R)

• لوله پنج‌لایه

• لوله مسی

• لوله گالوانیزه (قدیمی)

امروزه استفاده از لوله‌های پنج‌لایه به دلیل مقاومت بالا، انبساط طولی کم و دوام بیشتر، در پروژه‌های مدرن توصیه می‌شود.

نکات اجرایی مهم در پیاده‌سازی نقشه لوله‌کشی

شیب‌بندی صحیح

در برخی مسیرها، رعایت شیب ملایم جهت تخلیه هوا یا آب ضروری است.

عایق‌کاری اصولی

عدم عایق‌کاری لوله آب گرم باعث اتلاف انرژی و افزایش هزینه‌ها می‌شود.

پیش‌بینی شیرهای قطع اضطراری

در هر واحد و حتی برای هر سرویس، نصب شیر مستقل توصیه می‌شود.

جلوگیری از ضربه قوچ

استفاده از ضربه‌گیر هیدرولیکی در مسیرهای حساس، مانع آسیب به سیستم می‌شود.

اشتباهات رایج در طراحی نقشه لوله‌کشی آب سرد و گرم

• عدم محاسبه دقیق افت فشار

• انتخاب قطر نامناسب لوله

• حذف خط برگشت آب گرم

• جانمایی اشتباه رایزر

• استفاده از اتصالات بیش از حد

این خطاها معمولاً باعث کاهش عمر سیستم و افزایش هزینه تعمیرات می‌شوند.

نقش نرم‌افزارهای تخصصی در طراحی نقشه لوله‌کشی

امروزه مهندسین تأسیسات از نرم‌افزارهایی مانند AutoCAD MEP، Revit و نرم‌افزارهای محاسبات هیدرولیکی برای طراحی دقیق نقشه لوله‌کشی آب سرد و گرم استفاده می‌کنند. این ابزارها امکان:

• شبیه‌سازی سه‌بعدی مسیرها

• محاسبه دقیق افت فشار

• هماهنگی با معماری و سازه

• استخراج لیست متریال

را فراهم می‌کنند.

بهینه‌سازی مصرف انرژی در سیستم آب گرم ساختمان

یکی از رویکردهای نوین در طراحی نقشه لوله‌کشی، تمرکز بر کاهش مصرف انرژی است. راهکارهای مهم شامل:

• کوتاه کردن مسیر لوله آب گرم

• استفاده از عایق با ضخامت استاندارد

• استفاده از سیستم گردش هوشمند

• بهره‌گیری از انرژی خورشیدی

نمونه نقشه لوله‌کشی آب سرد و گرم ساختمان مسکونی ۴ طبقه

در این بخش یک نمونه نقشه لوله‌کشی آب سرد و گرم ساختمان مسکونی چهار طبقه (هر طبقه یک واحد ۱۲۰ متری با یک سرویس بهداشتی و یک آشپزخانه) را به‌صورت تشریحی و فنی ارائه می‌کنیم. این نمونه بر اساس استانداردهای اجرایی رایج و اصول طراحی مهندسی تأسیسات مکانیکی تنظیم شده است.

در این مدل، سیستم تأمین آب شامل مخزن ذخیره، پمپ تقویت فشار، رایزر عمودی، سیستم کلکتوری داخل واحد و خط برگشت آب گرم می‌باشد.

مشخصات کلی پروژه فرضی

• نوع ساختمان: مسکونی

• تعداد طبقات: ۴ طبقه

• تعداد واحدها: ۴ واحد

• سیستم تولید آب گرم: موتورخانه مرکزی

• سیستم توزیع: کلکتوری

• متریال لوله: پنج‌لایه

• محل موتورخانه: زیرزمین

• محل مخزن ذخیره: زیرزمین

شماتیک کلی مسیر آب سرد ساختمان

در این نمونه، آب شهری ابتدا وارد کنتور شده و سپس به مخزن ذخیره هدایت می‌شود. از مخزن، آب توسط پمپ به رایزر اصلی هدایت می‌شود.

مسیر آب سرد از ورودی تا مصرف‌کننده

در این طراحی، قطر رایزر اصلی ۵۰ میلی‌متر انتخاب شده که بر اساس مجموع دبی مصرفی چهار واحد محاسبه شده است. انشعاب هر طبقه با قطر ۳۲ میلی‌متر از رایزر جدا می‌شود.

نمونه نقشه لوله‌کشی آب گرم موتورخانه مرکزی

در این ساختمان، آب گرم توسط دیگ موتورخانه و منبع کویل‌دار تأمین می‌شود.

شماتیک تولید و توزیع آب گرم

نمونه طراحی خط برگشت آب گرم

برای جلوگیری از تأخیر در رسیدن آب گرم به طبقات بالا، خط برگشت طراحی شده است.

در این سیستم، دمای آب در کل مدار ثابت نگه داشته می‌شود و پرت آب به حداقل می‌رسد.

نمونه نقشه کلکتوری داخل یک واحد

در هر واحد یک کلکتور آب سرد و یک کلکتور آب گرم داخل جعبه کلکتور نصب شده است.

شماتیک کلکتور آب سرد

شماتیک کلکتور آب گرم

در این طراحی، هر مصرف‌کننده دارای مسیر مستقل است که باعث کاهش افت فشار و افزایش کنترل‌پذیری می‌شود.

جدول نمونه قطر لوله‌ها در این پروژه

این مقادیر نمونه هستند و باید بر اساس محاسبات دقیق پروژه واقعی تعیین شوند.

جانمایی رایزرها در پلان معماری

در طراحی حرفه‌ای، رایزر آب سرد، رایزر آب گرم و رایزر فاضلاب معمولاً در یک داکت مشترک تأسیساتی قرار می‌گیرند تا:

• طول لوله‌کشی کاهش یابد

• دسترسی تعمیراتی آسان‌تر شود

• تداخل با سازه کم شود

• زیبایی معماری حفظ گردد

در این نمونه، داکت تأسیساتی در کنار سرویس بهداشتی هر واحد قرار گرفته است تا کوتاه‌ترین مسیر به مصرف‌کننده ایجاد شود.

نکات اجرایی مهم در این نمونه نقشه

در این مدل اجرایی موارد زیر رعایت شده است:

• نصب شیر قطع کن در ابتدای هر واحد

• استفاده از لرزه‌گیر در خروجی پمپ

• نصب فشارسنج قبل و بعد از پمپ

• عایق‌کاری کامل لوله‌های آب گرم با ضخامت 19 میلی‌متر

• نصب شیر هواگیری در بالاترین نقطه رایزر

• پیش‌بینی بای‌پس برای تعمیر پمپ

نمونه توضیح دیتیل اجرایی اتصال لوله‌ها

در سیستم پنج‌لایه، اتصالات به‌صورت پرسی انجام می‌شود. در نقشه اجرایی باید نوع اتصال مشخص شود:

• اتصال پرسی استاندارد

• استفاده از بوشن تبدیلی در تغییر قطر

• نصب بست مهاری هر 1.5 متر در مسیر عمودی

• پیش‌بینی فضای انبساط حرارتی

نمونه نقشه ایزومتریک لوله‌کشی آب سرد و گرم

در پروژه‌های حرفه‌ای، علاوه بر پلان، نقشه ایزومتریک نیز ارائه می‌شود که مسیر سه‌بعدی لوله‌ها را نشان می‌دهد. نمونه ساده آن به‌صورت زیر است:

این مدل به پیمانکار کمک می‌کند تا ارتفاع‌ها، محل تغییر قطر و نقاط اتصال را دقیق اجرا کند.

نمونه چک‌لیست کنترل نقشه قبل از اجرا

پیش از تأیید نهایی نقشه لوله‌کشی آب سرد و گرم باید موارد زیر بررسی شود:

• محاسبه دقیق فشار در بالاترین طبقه

• کنترل سرعت مجاز جریان آب

• بررسی تداخل با تیر و ستون

• اطمینان از پیش‌بینی خط برگشت آب گرم

• بررسی محل نصب کنتور و تجهیزات کنترلی

• کنترل شیب مناسب در مسیرهای لازم

• پیش‌بینی دسترسی تعمیراتی

جمع‌بندی نمونه نقشه

نمونه نقشه ارائه‌شده یک مدل استاندارد برای ساختمان چهار طبقه مسکونی است که شامل:

• سیستم مخزن و پمپ

• رایزرهای جداگانه آب سرد و گرم

• سیستم کلکتوری داخل واحد

• خط برگشت آب گرم

• جانمایی اصولی در داکت تأسیسات

• رعایت قطرگذاری مهندسی

می‌باشد.

در پروژه‌های واقعی، این نقشه باید با توجه به شرایط معماری، تعداد واحدها، فشار آب منطقه، مقررات ملی ساختمان و محاسبات دقیق هیدرولیکی تهیه شود. اگر مایل باشید، می‌توانم نمونه نقشه برای ساختمان دوبلکس، برج ۱۰ طبقه، یا سیستم پکیج دیواری جداگانه برای هر واحد نیز طراحی و تشریح کنم.

جمع‌بندی نهایی

نقشه لوله‌کشی آب سرد و گرم ساختمان، سندی حیاتی و تخصصی است که کیفیت زندگی ساکنین را مستقیماً تحت تأثیر قرار می‌دهد. طراحی اصولی این نقشه نیازمند دانش مهندسی تأسیسات، آشنایی با مقررات ملی ساختمان، محاسبات دقیق هیدرولیکی و تجربه اجرایی است.

در یک پروژه حرفه‌ای، نقشه لوله‌کشی باید به‌گونه‌ای طراحی شود که علاوه بر تأمین فشار و دمای مناسب، قابلیت تعمیر آسان، عمر طولانی، مصرف بهینه انرژی و حداقل هزینه نگهداری را تضمین کند. رعایت استانداردها، انتخاب متریال مناسب و اجرای دقیق، سه رکن اصلی موفقیت در این حوزه محسوب می‌شوند.

اگر طراحی این سیستم با دقت و نگاه تخصصی انجام شود، ساختمان سال‌ها بدون مشکل از نظر تأمین آب سرد و گرم به فعالیت خود ادامه خواهد داد و ساکنین تجربه‌ای ایمن و آسوده خواهند داشت.
