روش تست قطعات پکیج؛ راهنمای کامل عیبیابی و بررسی اجزای اصلی پکیج دیواری
پکیج دیواری یکی از مهمترین تجهیزات گرمایشی در ساختمانهای مسکونی و اداری است که از قطعات مختلف الکترونیکی، مکانیکی و هیدرولیکی تشکیل شده است. خرابی هر یک از این قطعات میتواند باعث بروز مشکلاتی مانند روشن نشدن پکیج، گرم نشدن آب مصرفی، کاهش فشار، خاموش شدن ناگهانی دستگاه یا نمایش ارور شود. به همین دلیل آشنایی با روش تست قطعات پکیج برای تعمیرکاران و حتی کاربران علاقهمند به عیبیابی اولیه اهمیت زیادی دارد.
در بسیاری از مواقع، با تست صحیح قطعات میتوان علت اصلی خرابی را شناسایی کرد و از تعویض غیرضروری قطعات جلوگیری نمود. البته پیش از هرگونه تست، باید برق و گاز دستگاه را طبق اصول ایمنی کنترل کرد و در صورت نداشتن دانش فنی کافی از دستکاری قطعات حساس خودداری نمود.
اهمیت تست قطعات پکیج در فرآیند عیبیابی
عیبیابی اصولی زمانی امکانپذیر است که عملکرد قطعات مختلف بهصورت جداگانه بررسی شود. برخی خرابیها علائم مشابهی دارند و بدون تست تخصصی نمیتوان علت اصلی را تشخیص داد. برای مثال روشن نشدن مشعل میتواند ناشی از خرابی برد الکترونیکی، پرشر سوئیچ هوا، جرقهزن یا شیر گاز باشد.
تست قطعات باعث میشود هزینه تعمیر کاهش پیدا کند و زمان رفع ایراد نیز کوتاهتر شود. همچنین از آسیب رسیدن به سایر بخشهای پکیج جلوگیری خواهد شد.
روش تست برد الکترونیکی پکیج
بررسی ظاهری برد
اولین مرحله، بررسی ظاهری برد است. وجود آثار سوختگی، تغییر رنگ قطعات، ترکخوردگی خازنها یا بوی سوختگی میتواند نشاندهنده خرابی باشد.
اندازهگیری ولتاژ خروجی
با استفاده از مولتیمتر میتوان ولتاژهای خروجی برد را بررسی کرد. ولتاژ نامناسب یا قطع بودن خروجیها معمولاً نشاندهنده خرابی رلهها، ترانس یا مدار تغذیه برد است.
تست عملکرد فرمانها
در زمان کارکرد پکیج باید بررسی شود که برد فرمان روشن شدن فن، پمپ، جرقهزن و شیر گاز را صادر میکند یا خیر. عدم ارسال فرمان در بسیاری از مواقع به خرابی برد مربوط میشود.
روش تست سنسور NTC پکیج
سنسور NTC وظیفه اندازهگیری دمای آب را بر عهده دارد و یکی از قطعات مهم در عملکرد صحیح پکیج محسوب میشود.
تست با مولتیمتر
ابتدا سنسور از مدار جدا میشود. سپس مقدار مقاومت آن توسط مولتیمتر اندازهگیری میشود. مقاومت سنسور با تغییر دما باید تغییر کند. اگر مقدار مقاومت ثابت بماند یا اتصال باز و اتصال کوتاه مشاهده شود، سنسور معیوب است.
بررسی واکنش به دما
با قرار دادن سنسور در آب گرم، مقاومت آن باید کاهش پیدا کند. عدم تغییر مقاومت نشاندهنده خرابی قطعه است.
دوره های مرتبط: آموزش نصب و تعمیرات پکیج

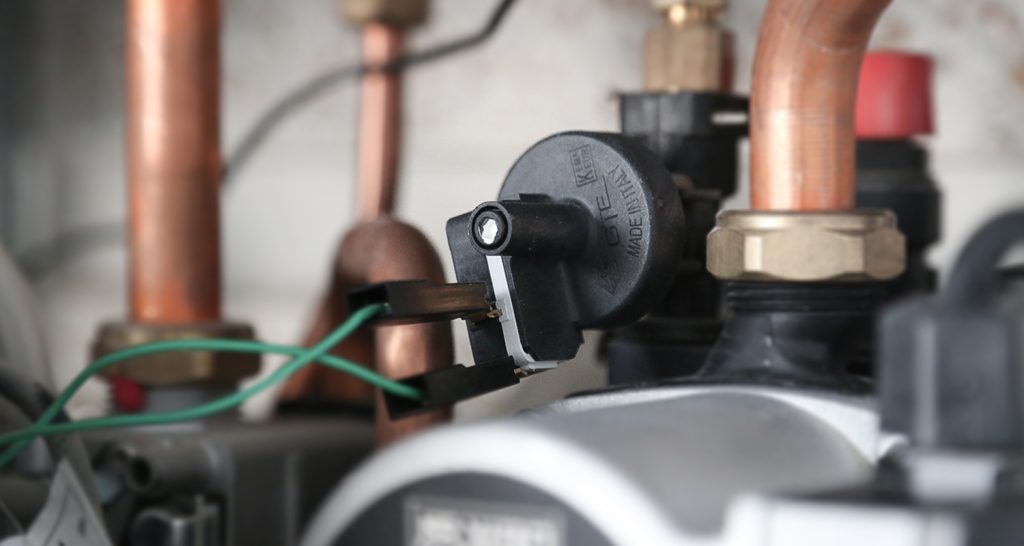

روش تست قطعات پکیج
روش تست پمپ سیرکولاتور پکیج
پمپ وظیفه گردش آب در مدار گرمایش را بر عهده دارد.
بررسی صدای عملکرد
در زمان روشن بودن پکیج، پمپ باید صدای چرخش طبیعی داشته باشد. شنیدن صدای غیرعادی یا سکوت کامل میتواند نشانه خرابی باشد.
تست برق ورودی
با مولتیمتر میتوان ولتاژ ورودی پمپ را بررسی کرد. اگر برق به پمپ برسد اما محور نچرخد، احتمال خرابی سیمپیچ یا گیرپاژ وجود دارد.
بررسی محور پمپ
در برخی مدلها میتوان با باز کردن درپوش پمپ، آزاد بودن محور را بررسی کرد.
روش تست فن پکیج
فن وظیفه خروج دود و تأمین هوای احتراق را بر عهده دارد.
تست مستقیم برق
در صورت رعایت نکات ایمنی، میتوان برق مناسب را بهصورت مستقیم به فن متصل کرد. اگر فن نچرخد یا صدای غیرعادی داشته باشد، احتمال خرابی موتور وجود دارد.
بررسی سرعت چرخش
کاهش سرعت فن نیز میتواند باعث ایجاد خطا در عملکرد پکیج شود.
روش تست پرشر سوئیچ هوا
پرشر هوا وظیفه تشخیص عملکرد صحیح فن را دارد.
تست اتصال کنتاکتها
با مولتیمتر میتوان وضعیت باز و بسته بودن کنتاکتها را بررسی کرد. هنگام ایجاد فشار مناسب توسط فن، کنتاکت باید تغییر وضعیت دهد.
بررسی شلنگهای متصل
گاهی مشکل از خود پرشر نیست و گرفتگی یا پارگی شلنگها باعث عملکرد نادرست آن میشود.
روش تست شیر گاز پکیج
شیر گاز مسئول ورود گاز به مشعل است.
اندازهگیری بوبین
با مولتیمتر میتوان مقاومت بوبین شیر گاز را اندازهگیری کرد. مقاومت غیرطبیعی معمولاً نشانه خرابی سیمپیچ است.
بررسی فرمان برد
در زمان درخواست گرمایش باید ولتاژ مناسب به شیر گاز برسد. اگر فرمان وجود داشته باشد اما شیر باز نشود، احتمال خرابی شیر گاز زیاد است.
روش تست جرقهزن پکیج
جرقهزن وظیفه ایجاد جرقه برای روشن شدن مشعل را دارد.
بررسی وجود جرقه
هنگام راهاندازی پکیج باید جرقه بین الکترود و مشعل مشاهده شود.
بررسی فاصله الکترود
تنظیم نبودن فاصله الکترود از مشعل میتواند باعث اختلال در جرقهزنی شود.
تست کابل جرقه
خرابی کابل یا نشتی جریان نیز ممکن است باعث عدم تشکیل جرقه شود.
روش تست الکترود یون
الکترود یون وجود شعله را تشخیص میدهد.
تمیز کردن سطح الکترود
رسوبات روی الکترود میتوانند عملکرد آن را مختل کنند.
اندازهگیری جریان یون
با تجهیزات تخصصی میتوان جریان یون را اندازهگیری کرد. پایین بودن این مقدار معمولاً نشاندهنده مشکل در الکترود یا مدار کنترل شعله است.
دوره های مرتبط: آموزش نصب و تعمیرات کولر گازی(اسپلیت)
روش تست مبدل حرارتی
مبدل وظیفه انتقال حرارت را بر عهده دارد.
بررسی رسوبگرفتگی
کاهش فشار آب گرم یا نوسان دما میتواند نشانه رسوب گرفتن مبدل باشد.
تست اختلاف دما
اختلاف دمای غیرعادی بین ورودی و خروجی مبدل میتواند نشاندهنده گرفتگی مسیرهای داخلی باشد.
روش تست فلوسوئیچ و فلومتر
این قطعات وظیفه تشخیص جریان آب مصرفی را دارند.
بررسی اتصال الکتریکی
با باز شدن شیر آب گرم، وضعیت کنتاکتها یا خروجی فلومتر باید تغییر کند.
تست عملکرد مکانیکی
گیر کردن قطعات داخلی فلوسوئیچ از مشکلات رایج این قطعه محسوب میشود.
ابزارهای مورد نیاز برای تست قطعات پکیج
مولتیمتر دیجیتال
اصلیترین ابزار برای اندازهگیری ولتاژ، مقاومت و تست اتصالات است.
آمپرمتر
برای اندازهگیری جریان مصرفی برخی قطعات کاربرد دارد.
فشارسنج
برای بررسی فشار آب و گاز مورد استفاده قرار میگیرد.
دماسنج دیجیتال
برای کنترل عملکرد سنسورها و مبدلها بسیار مفید است.
نکات ایمنی هنگام تست قطعات پکیج
قطع برق دستگاه
قبل از باز کردن قطعات، برق پکیج باید قطع شود.
بستن شیر گاز
در زمان تست قطعات مرتبط با مشعل و شیر گاز رعایت این موضوع ضروری است.
استفاده از ابزار استاندارد
ابزار غیراستاندارد میتواند باعث آسیب به قطعات یا ایجاد خطر برقگرفتگی شود.
جمعبندی
روش تست قطعات پکیج شامل بررسی دقیق اجزایی مانند برد الکترونیکی، سنسور NTC، پمپ، فن، پرشر هوا، شیر گاز، جرقهزن، الکترود یون، فلومتر و مبدل حرارتی است. استفاده از مولتیمتر و رعایت اصول ایمنی نقش مهمی در تشخیص صحیح خرابیها دارد. عیبیابی اصولی نهتنها هزینه تعمیرات را کاهش میدهد، بلکه از تعویض بیدلیل قطعات و بروز مشکلات بعدی نیز جلوگیری میکند. برای قطعات حساس و تستهای تخصصی، کمک گرفتن از تعمیرکار مجرب بهترین راهکار خواهد بود.
سوالات متداول : روش تست قطعات پکیج
چگونه میتوان سالم بودن برد الکترونیکی پکیج را تشخیص داد؟
برای بررسی سلامت برد الکترونیکی باید ابتدا ظاهر آن از نظر سوختگی، ترکخوردگی یا بادکردگی خازنها بررسی شود. سپس با استفاده از مولتیمتر، ولتاژهای ورودی و خروجی برد اندازهگیری میشود. اگر برد فرمان لازم را به قطعاتی مانند فن، پمپ یا شیر گاز ارسال نکند، احتمال خرابی آن وجود دارد.
روش تست سنسور NTC پکیج چیست؟
سنسور NTC با مولتیمتر و از طریق اندازهگیری مقاومت تست میشود. مقاومت این قطعه باید با تغییر دما تغییر کند. اگر مقدار مقاومت ثابت بماند یا اتصال کوتاه و قطع شدگی مشاهده شود، سنسور معیوب است و باید تعویض شود.
از کجا بفهمیم پمپ پکیج خراب شده است؟
اگر رادیاتورها گرم نمیشوند، پکیج صدای غیرعادی دارد یا آب در مدار گردش نمیکند، احتمال خرابی پمپ وجود دارد. با بررسی ولتاژ ورودی و اطمینان از چرخش محور پمپ میتوان عملکرد آن را ارزیابی کرد.
چگونه فن پکیج را تست کنیم؟
فن پکیج را میتوان از طریق بررسی صدای چرخش، اندازهگیری برق ورودی و تست مستقیم موتور فن بررسی کرد. اگر فن روشن نشود یا سرعت چرخش آن کاهش یافته باشد، احتمال خرابی موتور یا برد کنترل وجود دارد.
پرشر سوئیچ هوا چگونه تست میشود؟
برای تست پرشر هوا باید وضعیت کنتاکتهای آن توسط مولتیمتر بررسی شود. هنگام روشن شدن فن، کنتاکتهای پرشر باید تغییر وضعیت دهند. همچنین سلامت شلنگهای متصل به پرشر نیز باید کنترل شود.
چگونه میتوان خرابی شیر گاز پکیج را تشخیص داد؟
اگر برد فرمان باز شدن شیر گاز را صادر کند اما مشعل روشن نشود، احتمال خرابی شیر گاز وجود دارد. اندازهگیری مقاومت بوبین و بررسی ولتاژ ورودی شیر گاز از روشهای رایج تست این قطعه است.
دلیل جرقه نزدن پکیج چیست؟
جرقه نزدن پکیج میتواند به دلیل خرابی الکترود جرقهزن، کابل جرقه، برد الکترونیکی یا تنظیم نبودن فاصله الکترود از مشعل باشد. بررسی وجود جرقه هنگام استارت دستگاه اولین مرحله عیبیابی است.
چگونه سلامت الکترود یون را بررسی کنیم؟
برای تست الکترود یون باید سطح آن تمیز باشد و جریان یون به درستی به برد منتقل شود. وجود رسوب، زنگزدگی یا شکستگی در الکترود میتواند باعث تشخیص ندادن شعله و خاموش شدن پکیج شود.
روش تست فلوسوئیچ یا فلومتر پکیج چیست؟
با باز کردن شیر آب گرم، فلوسوئیچ یا فلومتر باید فعال شود و سیگنال لازم را به برد ارسال کند. اگر پکیج آب گرم تولید نکند یا واکنشی به باز شدن شیر آب نشان ندهد، احتمال خرابی این قطعات وجود دارد.
آیا تست قطعات پکیج بدون مولتیمتر امکانپذیر است؟
برخی بررسیهای اولیه مانند شنیدن صدای فن، پمپ یا مشاهده جرقه بدون مولتیمتر امکانپذیر است، اما برای تشخیص دقیق خرابی قطعات الکترونیکی و سنسورها استفاده از مولتیمتر ضروری است.
مهمترین نکته ایمنی هنگام تست قطعات پکیج چیست؟
مهمترین نکته، قطع برق دستگاه قبل از باز کردن قطعات و رعایت اصول ایمنی در هنگام کار با گاز و مدارهای الکتریکی است. عدم رعایت این موارد میتواند باعث برقگرفتگی یا آسیب به دستگاه شود.
هر چند وقت یک بار باید قطعات پکیج بررسی شوند؟
توصیه میشود پکیج حداقل سالی یک بار سرویس کامل شود. بررسی منظم قطعاتی مانند سنسورها، پمپ، فن، مبدل و برد الکترونیکی میتواند از خرابیهای ناگهانی و هزینههای سنگین تعمیرات جلوگیری کند.
