خطای پکیج ایران رادیاتور e51
راهنمای جامع تخصصی عیبیابی و رفع خطای E51 پکیج ایران رادیاتور
در دنیای سیستمهای گرمایشی مدرن، پکیجهای دیواری به عنوان قلب تپنده ساختمانها شناخته میشوند و برند ایران رادیاتور به دلیل کیفیت، دوام و خدمات پس از فروش گسترده، سهم قابل توجهی از بازار ایران را در اختیار دارد. با این حال، مانند هر دستگاه مکانیکی و الکترونیکی پیچیده دیگری، پکیجهای ایران رادیاتور نیز ممکن است در طول عمر مفید خود با اختلالاتی روبرو شوند. یکی از رایجترین و در عین حال نگرانکنندهترین خطاهایی که کاربران این پکیجها با آن مواجه میشوند، کد خطای E51 است. ظاهر شدن این کد روی صفحه نمایشگر پکیج، معمولاً به معنای توقف عملکرد دستگاه و قطع شدن گرمایش و آب گرم مصرفی است که میتواند به خصوص در فصول سرد سال، نگرانیهای زیادی برای ساکنان ایجاد کند. در این مقاله، با رویکردی کاملاً تخصصی و فنی، تمامی ابعاد خطای E51 را بررسی میکنیم، دلایل وقوع آن را از دیدگاه یک تعمیرکار حرفهای تحلیل کرده و راهکارهای عملی برای رفع آن را ارائه میدهیم.
آناتومی خطای E51؛ این ارور دقیقاً به چه معناست؟
برای اینکه بتوانیم مشکل را حل کنیم، ابتدا باید زبان دستگاه را بفهمیم. در پکیجهای ایران رادیاتور، کد خطای E51 به طور خاص به «خرابی سنسور دمای آب گرمایش (NTC)» اشاره دارد. اما این تعریف ساده لایههای پنهانی دارد. سنسور NTC (ضریب دمای منفی) قطعهای است که مسئولیت اندازهگیری دمای آب در مدار گرمایش را بر عهده دارد. این سنسور بر اساس اصل تغییر مقاومت با تغییر دما کار میکند؛ یعنی با گرم شدن آب، مقاومت الکتریکی آن کاهش مییابد و با سرد شدن، مقاومت افزایش مییابد. برد اصلی پکیج (Main Board) دائماً در حال خواندن این مقاومت است تا بداند چه زمانی مشعل را روشن و چه زمانی خاموش کند.
وقتی کد E51 نمایش داده میشود، برد الکترونیکی سیگنالی غیرمنطقی یا خارج از محدوده مجاز از این سنسور دریافت کرده است. این سیگنال میتواند به صورت «مدار باز» (Open Circuit) باشد که یعنی سیم قطع شده و سنسور هیچ اطلاعاتی نمیفرستد، یا «مدار کوتاه» (Short Circuit) که یعنی سیمها به هم رسیدهاند یا سنسور سوخته و مقاومت آن به صفر رسیده است. در هر دو حالت، برد برای جلوگیری از خطرات احتمالی مانند داغ شدن بیش از حد مبدل یا انفجار، دستگاه را به صورت ایمن قفل میکند.
دلایل فنی و ریشهای بروز خطای E51
به عنوان یک متخصص تعمیرات، میتوانم تایید کنم که خطای E51 همیشه به معنای سوختن خودِ سنسور نیست. اگرچه خرابی سنسور شایعترین دلیل است، اما عوامل محیطی و نصب نامناسب نیز میتوانند این خطا را ایجاد کنند. در ادامه، تمامی احتمالات ممکن را بررسی میکنیم.
۱. خرابی فیزیکی سنسور NTC
شایعترین دلیل بروز خطای E51، خرابی خودِ ترمیستور سنسور است. با گذشت زمان و در اثر نوسانات حرارتی مکرر، سنسور دچار خستگی میشود و دیگر نمیتواند مقاومت صحیح را تولید کند. در این حالت، سنسور ممکن است دمای اتاق را مثلاً ۱۰۰ درجه گزارش دهد در حالی که آب سرد است، یا دمای منفی بیست درجه را نشان دهد. این دادههای نامعتبر باعث میشوند برد بلافاصله کد خطای E51 را فعال کند.
۲. مشکل در اتصالات و سیمکشی (Loose Connection)
در بسیاری از مواقع، سنسور سالم است اما اتصالات آن مشکل دارند. لرزشهای ناشی از کار پمپ و مشعل، به مرور زمان میتواند باعث شل شدن پیچهای ترمینالهای سنسور روی برد شود. همچنین، جویدگی سیمها توسط موشها یا ساییدگی سیمها در اثر تماس با بدنه فلزی پکیج، میتواند باعث قطع و وصل شدن مدار شود. این وضعیت ناپایدار، برد را گیج میکند و منجر به نمایش خطا میشود.
۳. رسوب گرفتن سنسور یا محل نصب آن
در مناطقی که آب سختی بالایی دارد، رسوبات آهکی میتوانند روی بدنه سنسور یا در محل اتصال آن به مبدل حرارتی تجمع کنند. لایه ضخیم رسوب مانند عایق عمل کرده و مانع از انتقال صحیح دمای آب به سنسور میشود. در نتیجه، سنسور دمای کمتری را نسبت به واقعیت حس میکند و برد برای جبران این کمبود دما، مشعل را با قدرت بیشتری روشن میکند. این چرخه معیوب میتواند در نهایت باعث سوختن سنسور یا ایجاد خطای E51 به دلیل اختلاف زیاد بین دمای واقعی و سنسور شود.
۴. خرابی برد اصلی (Main Board)
اگرچه کمتر رایج است، اما گاهی اوقات مشکل از سنسور نیست بلکه از برد اصلی است. پایههای ورودی سنسور روی برد ممکن است سوخته باشند یا مدار پردازشگر برد دچار نقص فنی شده باشد. در این حالت، حتی با تعویض سنسور جدید نیز خطا برطرف نخواهد شد. تشخیص این مورد نیاز به دانش فنی بالا و تستهای تخصصی دارد.
۵. اتصال کوتاه در بدنه
گاهی اوقات عایقبندی سیمهای سنسور آسیب دیده و سیمِ حامل سیگنال به بدنه فلزی پکیج یا لولهها برخورد میکند. این اتصال باعث میشود سیگنال به زمین (Ground) برود و برد دچار خطا شود.
تفاوت مدلهای پکیج ایران رادیاتور در مواجهه با خطای E51
برند ایران رادیاتور مدلهای متنوعی را تولید میکند که از نظر فنی و محل قرارگیری سنسورها با هم تفاوتهایی دارند. شناخت این تفاوتها برای تعمیرکار سرعت عمل را بالا میبرد.
پکیجهای سری M (مانند M24، M28)
در پکیجهای سری M که مدلهای بسیار محبوب و پرفروشی هستند، سنسور دمای آب گرمایش معمولاً روی مبدل اصلی (Heat Exchanger) و در سمت چپ دستگاه (هنگام نگاه کردن روبرو) قرار دارد. دسترسی به این سنسور نسبتاً راحت است و معمولاً نیازی به تخلیه کامل آب مدار نیست، اما باید مراقب بود که در هنگام باز کردن، واشرهای آببندی آسیب نبینند.
پکیجهای سری L و ECO
در مدلهای جدیدتر مانند سری L یا مدلهای کممصرف ECO، ممکن است محل قرارگیری سنسور کمی متفاوت باشد یا از نوع سنسورهای دو سیمه یا چهار سیمه استفاده شده باشد. در این مدلها، چگالی قطعات روی برد بیشتر است و تشخیص خطای سیمکشی کمی دشوارتر است. همچنین در برخی مدلهای دو مبدله، سنسور دمای آب گرمایش ممکن است روی مبدل ثانویه یا مسیر برگشت قرار داشته باشد که باید با دقت شناسایی شود.
پکیجهای زمینی (Floor Standing)
در پکیجهای زمینی ایران رادیاتور، به دلیل حجم بیشتر آب و سیستمهای پیچیدهتر، سنسورها ممکن است در نقاط مختلفی قرار گرفته باشند. خطای E51 در این سیستمها میتواند ناشی از اختلاف دمای زیاد بین رفت و برگشت باشد که سنسور را گیج میکند، نه لزوماً خرابی خود قطعه.

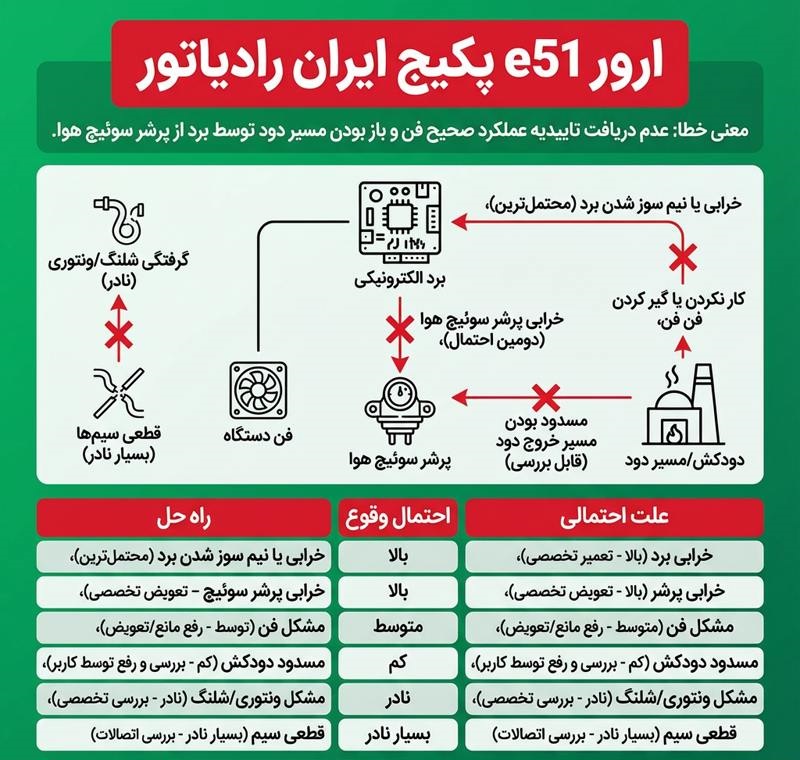

جدول راهنمای سریع عیبیابی خطای E51
برای اینکه بتوانید به سرعت مشکل را بررسی کنید، جدول زیر سناریوهای مختلف و اقدامات لازم را خلاصه میکند:
مراحل گامبهگام رفع خطای E51 توسط تکنسین
خطای پکیج ایران رادیاتور e51
اگر دانش فنی لازم را دارید و میخواهید خودتان مشکل را برطرف کنید، مراحل زیر را با دقت دنبال کنید. اگر در این زمینه تجربه ندارید، حتماً از یک تعمیرکار مجاز کمک بگیرید.
مرحله اول: ایمنی و ریست کردن
قبل از هر چیز، برق اصلی پکیج را قطع کنید. چند دقیقه صبر کنید و دوباره برق را وصل کنید. گاهی اوقات خطای E51 ناشی از یک خطای گذرا (Transient) است و با ریست شدن برطرف میشود. اگر خطا برگشت، وارد مراحل بعدی شوید.
مرحله دوم: دسترسی به سنسور
پنل جلویی پکیج را باز کنید. سنسور دمای آب گرمایش معمولاً یک قطعه کوچک با یک بدنه فلزی و دو سیم (معمولاً رنگی مثل زرد و آبی یا مشکی و قرمز) است که با یک گیره یا پیچ روی مبدل اصلی نصب شده است. محل دقیق آن را در دفترچه راهنمای مدل خود پیدا کنید.
مرحله سوم: بررسی اتصالات
ترمینالهای سنسور را روی برد بررسی کنید. مطمئن شوید که سیمها محکم متصل شدهاند و هیچگونه اکسیداسیون یا سوختگی روی پایهها وجود ندارد. سیمها را تا انتها دنبال کنید تا مطمئن شوید پارگی یا له شدگی ندارند.
مرحله چهارم: تست سنسور (مهمترین مرحله)
برای تست سنسور، باید از یک مولتیمتر استفاده کنید. سنسور را از مدار جدا کنید (یا سیمهایش را از برد جدا کنید). مولتیمتر را روی حالت اندازهگیری مقاومت (Ohm) قرار دهید.
- در دمای محیط (حدود ۲۰ درجه سانتیگراد)، مقاومت سنسور باید حدود ۱۰ تا ۱۵ کیلو اهم (10k-15k) باشد.
- اگر مولتیمتر عدد ۱ (بینهایت) را نشان داد، یعنی سنسور قطع شده است (Open Circuit).
- اگر عدد نزدیک به صفر را نشان داد، یعنی سنسور اتصال کوتاه شده است (Short Circuit).
- برای تست دقیقتر، میتوانید نوک سنسور را در یک لیوان آب گرم (حدود ۵۰ درجه) قرار دهید. مقاومت باید به شدت کاهش یابد (به حدود ۵ تا ۷ کیلو اهم). اگر مقاومت تغییر نکرد، سنسور خراب است.
مطالب مرتبط: آموزش نصب و تعمیرات پکیج
مرحله پنجم: تعویض سنسور
اگر تستها نشان داد که سنسور خراب است، باید آن را تعویض کنید. حتماً از سنسور اورجینال ایران رادیاتور یا معادل آن با همان مشخصات فنی استفاده کنید. هنگام نصب سنسور جدید، حتماً از خم سیلیکونی درزگیر مخصوص پکیج استفاده کنید تا از نشتی آب جلوگیری شود. همچنین مطمئن شوید که نوک سنسور کاملاً در جای خود قرار گرفته و با بدنه مبدل تماس کامل دارد.
مرحله ششم: بررسی برد (در صورت تداوم خطا)
اگر سنسور را تعویض کردید و سیمکشی هم سالم است، اما خطای E51 همچنان پابرجاست، مشکل احتمالاً از برد اصلی است. در این مرحله، تعمیر برد نیازمند تجهیزات پیشرفته مانند مولتیمتر دقیق و هویه سرد است و بهتر است برد به تعمیرگاه تخصصی بردهای الکترونیک ارسال شود.
نکات پیشگیرانه برای جلوگیری از تکرار خطای E51
پیشگیری همیشه بهتر و ارزانتر از درمان است. برای اینکه در آینده دوباره با این مشکل روبرو نشوید، نکات زیر را رعایت کنید:
۱. سرویس دورهای: سالانه یک بار قبل از شروع فصل سرما، پکیج خود را سرویس کنید. در این سرویس، رسوبگیری مبدل و بررسی سنسورها انجام میشود.
۲. استفاده از آب تصفیه شده: اگر سختی آب منطقه شما بالاست، استفاده از دستگاههای تصفیه آب برای ورودی پکیج میتواند عمر سنسورها و مبدل را به شدت افزایش دهد.
۳. بررسی نشتی: همیشه چک کنید که هیچ نشتی آبی در اطراف سنسورها و برد وجود نداشته باشد. رطوبت دشمن اصلی قطعات الکترونیکی است.
۴. استفاده از قطعات اصلی: هنگام تعمیر، هرگز از سنسورهای بیکیفیت یا غیراصل استفاده نکنید. این قطعات ممکن است دقت لازم را نداشته باشند و باعث ناکارآمدی سیستم شوند.
جمعبندی نهایی
خطای E51 در پکیجهای ایران رادیاتور یک هشدار فنی دقیق است که نشاندهنده اختلال در سیستم سنجش دمای آب گرمایش است. اگرچه این خطا میتواند باعث توقف گرمایش شود و نارضایتی ایجاد کند، اما با رویکردی منطقی و گامهای عیبیابی که در این مقاله شرح داده شد، رفع آن معمولاً آسان و کمهزینه است. در اکثر موارد، تعویض سنسور NTC یا رفع مشکل در سیمکشی، مشکل را حل میکند و نیازی به هزینههای سنگین تعویض برد نیست. با این حال، همیشه به خاطر داشته باشید که کار با تجهیزات گازسوز و برقی دارای خطرات خاص خود است و در صورت عدم تخصص کافی، واگذاری کار به تعمیرکار مجاز و دارای کارت مهارت، امنترین و هوشمندانهترین تصمیم است. با نگهداری صحیح و سرویس به موقع، میتوانید عمر پکیج خود را افزایش داده و از گرمای مطبوع خانه در تمام فصول لذت ببرید.
